Pada lab kali ini kita akan mengkonfigurasikan ACL dengan menggunakan name, yaitu
pada ACL ini kita dapat menetukan sequenece number atau dalam kata lain kita dapat
mencustome urutan rule kita sendiri.
Apabila pada lab sebelum nya kita “sh ip access-list” maka ia akan terlihat rule pada ACL,
yang mana ACL ia akan membaca rule dari atas ke bawah, maka apabila terdapat salah
satu konfigurasi yang kurang maka kita tidak dapat menghapus salah satu konfigurasi
dalam ACL tersebut, kecuali kita menghapus ACL tersebut dan mengkonfigurasi nya dari
awal kembali.
Topologi yang akan kita gunakan masih sama seperti lab sebelumnya, hanya saja
sekarang kita akan reload/hapus seluruh konfigurasinya (agar terbiasa dalam
konfigurasi).
Pastikan switch di mode trunk agar terhubung dengan router
Pastikan sudah tidak ada konfigurasi apapun pada router (kecuali ip pc) Kita akan mengkonfigurasikan extended ACL dengan menggunakan ACL name, dengan mendeny client1 yaitu 10.10.10.2 dan deny ICMP serta client2 10.10.10.3 deny HTTP dan HTTPS, disini kita tidak menggunakan range akan tetapi hanya menambahkan rule
Berikan ip address di setiap interface
Kita akan mendeny ICMP dan HTTP pada client1, kemudian untuk client2 permit any setelah itu kita dapat menyisipkan rule untu k deny HTTPS pada client2
Beberapa keterangan di atas :
Extended : ACL yang akan di gunakan standard atau extended
wira : nama ACL yang kita gunakan (bebas)
10 : sequence number (urutan rule)
Deny : action ACL (deny/permit)
ICMP : protocol yang ingin di filter (tcp/udp, ICMP dll)
Host : jenis filter host, network dan lain sebagai nya
10.10.10.2 : source address
20.20.20.2 : destination address
0.0.0.255 : wilcard mask
Eq
80 : identifikasi number port
Dengan ini kita telah mengkonfigurasi kan deny ICMP (ping), HTTTP, dan permit any,
tetapi kita belum mengkonfigurasikan deny untuk HTTPS.
pada dasar nya apabila kita menggunakan ACL dengan konfigurasi biasaseperti pada lab
sebelum nya kita tidak dapat menyisipkan rule di antara rule-rule yang lain dan apabila
kita menambahkan rule dengan ACL maka rule tersebut sudah tidak terbaca di karna kan
ACL membaca dari atas kebawah dan rule tersebut berada pada rule “permit ip any any”
maka rule deny sudah tidak dapat terbaca kembali oleh ACL
Show ip access-list
Selanjutnya kita akan menyisipkan rule di antara sequence 10 dan 15 untuk deny HTTPS
Maka kita telah menyisipkan salah satu rule kedalam ACL , yang mana merupakan salah satu kelebihan dalam penggunaan ACL name
Setelah itu jangan lupa ACL yang telah kita konfigurasikan di tanamkan dalam interface router
Kalau pada ACL biasa kita menggunakan number ACL nya, pada ACL name kita menggunakan nama dari ACL tersebut yang telah kita config

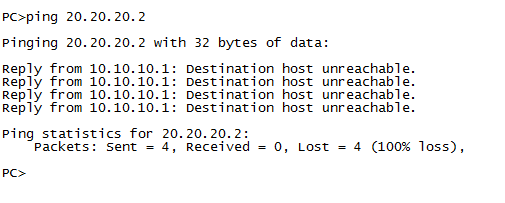

Untuk verivikasi dapat di lakukan dengan test ping dari client1 dan aksess HTTP dan HTTPS pada client2
PC5 (ip 10.10.10.2)
PC6 (ip 10.10.10.3)
