Inter-VLAN - Router on a stick

Assalamu'alaikum wr.wb

Untuk menghubungkan VLAN yang berbeda , dibutuhkan perangkat layer 3 baik itu router atau switch layer 3 . Cara pertama adalah dengan menggunakan satu router melalui satu interface. Teknik ini disebut router on a stick . Kekurangan dari teknik ini adalah terjadi collision domain karena hanya menggunakan satu interface.

Ada 2 trunking protocol yang biasa digunakan:

ISL = cisco proprietary, bekerja pada ethernet, token ring dan FDDI, menambahi tag sebesar 30byte pada frame dan semua traffic VLAN ditag.
IEEE 802.11Q (dot1q) = open standard, hanya bekerja pada ethernet, menambahi tag sebesar 4byte pada frame.

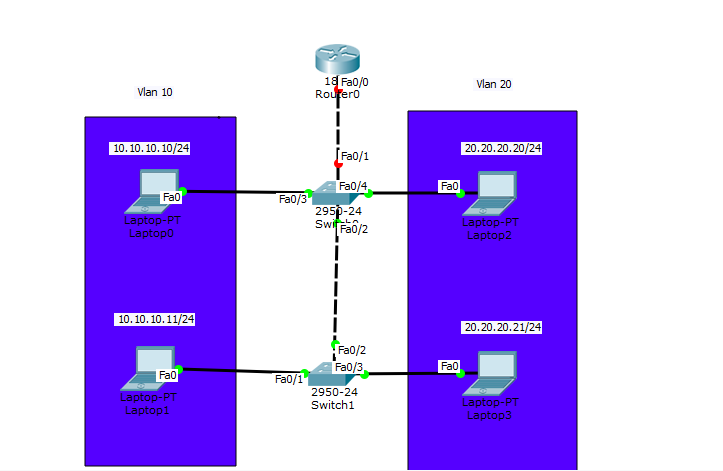

Buat topologi seperti diatas dan konfigurasi VLAN10 dan VLAN20 seperti lab sebelumnya. Tambahkan 1 router. Karena hanya menggunakan 1 interface , maka harus dibuat sub-interface untuk dijadikan gateway VLAN. Port SW1 yang terhubung ke router harus diset mode trunk.
