Konfigurasi VoIP Cisco Packet Tracer ( Basic )

Assalamu'alaikum wr.wb

Voice over IP (VoIP) mendefinisikan cara untuk melakukan panggilan suara melalui jaringan IP termasuk digitalisasi dan paketisasi aliran suara. IP Telephony menggunakan standar VoIP untuk menciptakan sistem teleponi dimana fitur tingkat tinggi seperti routing panggilan lanjut, voice mail, contact center, dll, dapat dimanfaatkan.

Disini kita akan mencoba praktek VoIP menggunakan Cisco packet Tracer, dengan topologi seperti dibawah, gunakan lah router tipe 2811 pada Cisco Packet Tracer.

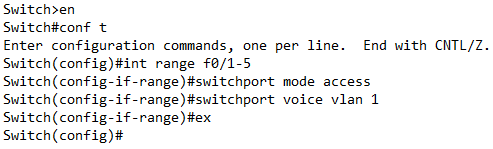

Konfigurasi IP Address pada switch :

Konfigurasi IP Address pada Router :

Int fa 0/0.10 : membuat sub interface dibawah fa 0/0

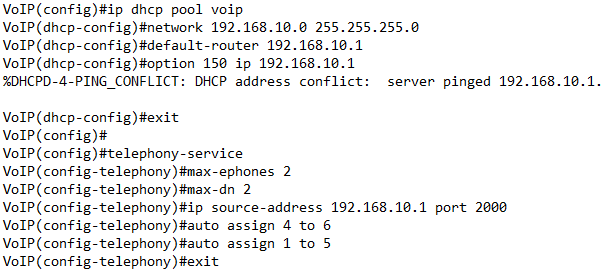

Konfigurasi DHCP pada Router :

ption 150 maksudnya adalah ip TFTP Server, TFTP Server  itu server yang menyimpan konfigurasi dalam hal ini yang menyman konfigurasi dial-number adalah Router maka command nya option 150 ip 192.168.10.1, dengan 192.168.10.1 adalah IP Router.

Konfigurasi Telphony Service pada Router :

ip source address : perintah untuk membuat sumber telephony service
max-dn : maksimal dial number/nomor telepon nya
max-ephone: maksimal IP_Phone atau perangkat voip yang dapat didaftarkan
auto assign :  command untuk memberikan dial-number secara automatis kepada IP_Phone atau perangkat VOIP lainya

Pastikan semua IP_PHONE sudah mendapat nomer telepon masing 2, jika belum coba periksa kembali konfigurasi diatas.

Untuk mengetest lakukan lah panggilan, Untuk melakukan panggilan dari IP Phone, klik pada salah satu IP Phone, kemudian buka mode GUI dan masukan nomor telepon yang dituju dan tekan enter atau klik pada gagang telpon dan telpon dengan nomor yang dituju akan mulai menyala dan berdering.

Kesimpulan VoIP :

Dalam penggunaan VoIP memiliki kesimpulan yaitu :

1. Penekanan yang paling utama dari VoIP adalah biaya. Biaya yang

dikeluarkan lebih rendah untuk komunikasi jarak jauh. Dengan dua lokasi

yang terhubung dengan internet maka biaya percakapan menjadi sangat rendah.

2. Memanfaatkan infrastruktur yang sudah ada, jika suatu perusahaan sudah

mempunyai fasilitas jaringan, sangat memungkinkan jaringan yang sudah ada

bisa dibangun jaringan VoIP dengan mudah.

3. Memberikan adanya variasi penggunaan peralatan komunikasi yang sudah

ada, seperti PC, SmartPhone.

4. Memungkinkan untuk digabung dengan jaringan telepon lokal yang sudah

ada. Dengan adanya voice gateway, maka bisa disambungkan dengan PABX

yang ada dikantor sehingga komunikasi antar kantor bisa menggunakan

pesawat telepon biasa.
